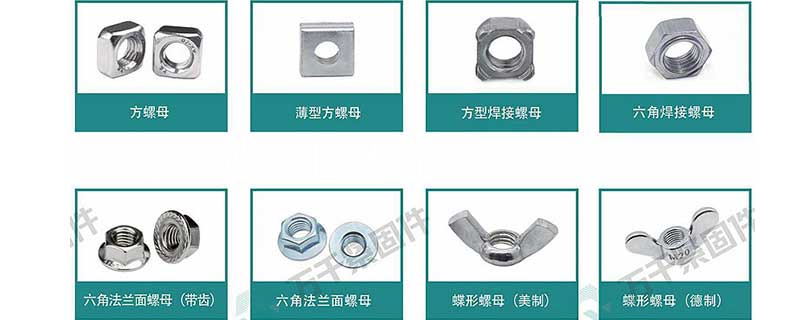

大家好今天來介紹螺栓連接圖大全(螺絲三視圖怎么畫)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

螺紋連接

(一)螺紋及其主要參數在圓柱表面上,沿螺旋線切制出特定形狀的溝槽即形成螺紋。根據牙形,螺紋可分為普通(三角形)螺紋、管螺紋、矩形螺紋、梯形螺紋、鋸齒形螺紋等(圖2-34)。三角形螺紋主要用于連接,矩形、梯形和鋸齒形螺紋主要用于傳動。圖2-34 螺紋的牙形根據螺紋旋向,螺紋又分為左旋和右旋;一般用右旋。螺紋還分單線和雙線等(圖2-35)。按螺紋牙所在表面不同,又可分為內螺紋和外螺紋。螺紋的主要參數如圖236所示,主要有:圖2-35 螺紋的旋向和線數圖2-36 螺紋的主要參數1)大徑d。螺紋的最大直徑,標準中規定為公稱直徑。2)小徑d1。螺紋的最小直徑。3)中徑d2。螺紋軸向截面內,牙形上溝槽和凸起寬度相等處的假想圓柱的直徑,是

急求：螺絲的工程三視圖畫法！

三視圖用兩個就能表達，一個表達直徑，一個表達長度，不過在表達外螺紋，牙頂園要一個整園是粗實線，牙根園要三分之一的細實線表達，還有就是，長度，表達。畫圖時，盡量選用1:1的比例。這樣既便于直接估量組合體的大小，也便于畫圖。按選定的比例，根據組合體長、寬、高預測出三個視圖所占的面積，并在視圖之間留出標注尺寸的位置和適當?shù)拈g距，據此選用合適的標準圖幅。根據各形體的投影規律，逐個畫出形體的三視圖。畫形體的順序：一般先實（實形體）后空（挖去的形體）；先大（大形體）后小（小形體）；先畫輪廓，后畫細節。畫每個

hanxiaoping555

2018-02-26TA獲得超過1.1萬個贊

參看附圖： 這是標準的螺栓連接圖，包含了螺栓的主視圖、俯視圖，也有螺孔（也就是螺母）的主視圖和俯視圖。 你說的螺紋間距，叫螺距，對于常用的粗牙螺紋來說，是不不標注螺距的，只有細牙螺紋才

三視圖畫法

工程制圖和三視圖畫法

31個問題2,183,127人瀏覽

螺紋連接有哪幾種

螺紋聯接緊固件咨詢顧問俞文龍認為有以下四種基本類型：1，螺栓聯接 特點：被聯接件均較薄，在其上制通孔（不切制螺紋）。用螺栓、螺母聯接，結構簡單，裝拆方便，（可以兩邊裝配）。應用：被聯接件厚度均小，不受被聯接件材料限制，允許常拆卸，應用廣泛。根據螺栓受力情況，緊固件咨詢顧問俞文龍認為分兩類：（1） 普通螺栓聯接（受拉螺栓）：被聯接件D孔>D栓（查手冊：M20以下D孔=D栓+1如：M10：D孔=11mm）。（2） 鉸制孔螺栓聯接（受剪螺栓）：D孔=D柱（名義相等，用公差控制）。圖10-9b，即孔壁間無間隙，適用于承受橫向載荷。（垂直螺栓軸線方向）。2，雙頭螺柱聯接：特點：被聯接件之一較厚，在其上制盲孔，且在盲孔上切制螺紋

以上就是小編對于螺栓連接圖大全 螺絲三視圖怎么畫問題和相關問題的解答了，希望對你有用
